概述

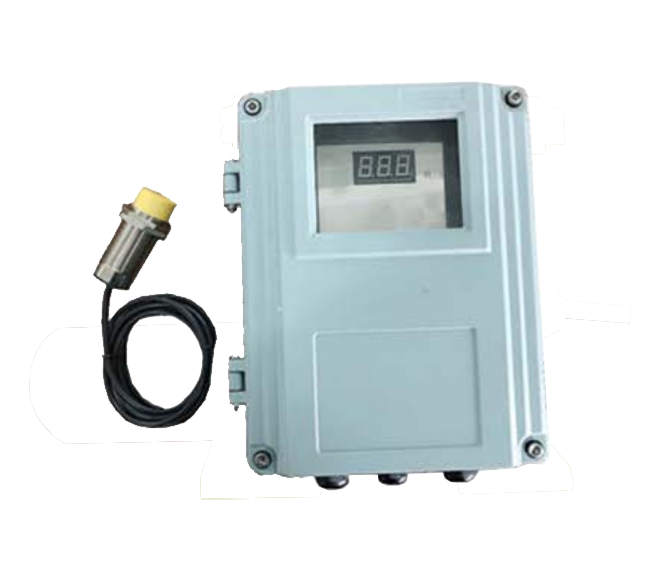

  本品適用于檢測帶式輸送機在運行中出現的膠帶與主滾筒之間的打滑,防止打滑所造成的惡性事故,該產品還適用于多條膠帶機聯鎖或停機。本產品由傳感頭和控制箱組成,控制箱內由電路板、面板、顯示器、微觸開關及接線端子組成。

安裝說明

  本產品的控制箱應安裝在膠帶機機架上或距監測頭較近的墻壁上(不能大于100米)。傳感頭安裝在膠帶機下皮帶上面且皮帶運行比較平穩處。傳感頭安裝分接觸式和非接觸式。

技術指標

  檢測帶速范圍:0~999轉/分

  整機消耗功率:10W

  工作電壓:AC220V50HZ

  接點容量:24~380VAC/DC電流1A

  輸輸出方式:有兩路檢測回路,每路有一組轉換接點輸出。

  傳感器與控制箱距離不大于100米。

工作原理

  本產品在工作過程中,剛接通電源時,延時10秒工作指示燈1和2均綠燈亮繼電器吸合,延時10秒之后達不到設定轉速時紅燈亮繼電器斷開,如果速度達到設定轉速時綠燈保持亮繼電器一直吸合,通過兩路光電傳感器檢測帶速信號,然后輸入控制箱內,經微電腦(CPU)顯示并計算得出實際的轉速送顯示器,同時與預置轉速進行比較,當轉速低于設定值,控制器顯示轉速,并使相對應的繼電器發出信號,同時對應的指示燈(紅色)亮,說明皮帶打滑;

  反之,當實際帶速高于設定值時,控制器進入正常工作,對應指示燈(綠色)亮。繼電器釋放。兩路輸入,輸出為相互獨立工作。

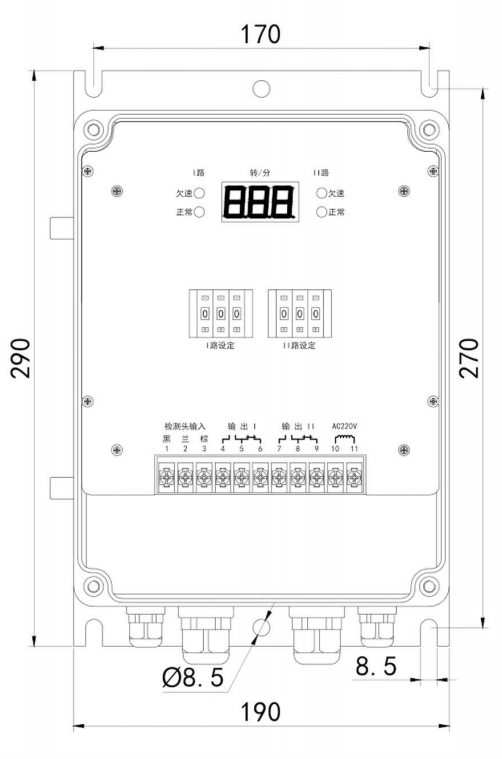

外形尺寸及面板設置

  控制器上電時,進入正常工作狀態。按下+閃動位上移一位,移動過程為循環移位,修改值為0→9循環加。按下-閃動位下移一位,移動過程為循環移位,修改值為9→0循環減。

  此值被微電腦記憶,同時進入另一路設定值的修改。(設備供電應與皮帶機同步。設備得電后10秒內如檢測不到一個信號示為打滑,反之檢測到一個信號進入正常啟動程序自適應。

  當帶速大于設定值時進入正常工作狀態。如須長期帶電,應在皮帶啟動時在程控室屏蔽設備觸點。)I路設定和II路設定上的數值為設定好的轉速.


維護和保養

  1.為保證檢測器的可靠工作,檢測器在接電時控制器只顯示轉速,不作任何處理,當皮帶運行到正常轉速時開始工作既延時工作,所以不要接電后就檢測。

  2.檢測器內部檢測及控制線路全部采用集成電路,從而大大提高了檢測器的檢測精度及可靠性,但是在使用中必須在技術參數內工作。

  3.要定期檢查傳感頭的安裝螺絲釘,不得有松動現象。

  4.傳感頭與控制箱的連接要可靠。

  5.檢測器在使用中如果出現故障,不要擅自打開,及時與廠家聯系協商解決。

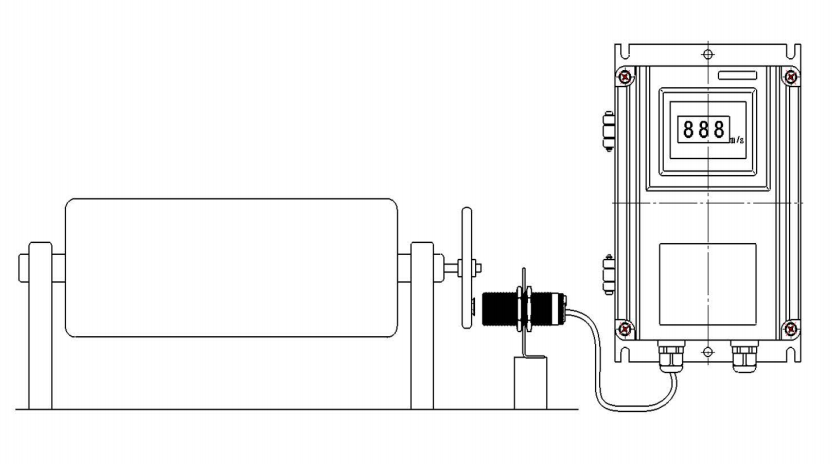

安裝示意圖
