概述

　　本機用于帶式輸送機運行中膠帶與主動滾筒出現打滑（失速）故障?？煞乐褂捎诖蚧斐傻膰乐厥鹿拾l生。本機還可用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或超速保護等級、使現場操作簡單化并提高了安全性。在鋼鐵、電力、煤礦及港口等有帶式輸送機行業得到廣泛應用。

工作原理

　　速度檢測器水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。速度檢測器無需工作電源可工作，當膠帶機運行速度低于本產品的設定值時，檢測器中的繼電器動作輸出控制信號，速度可任意調節。

結構特點

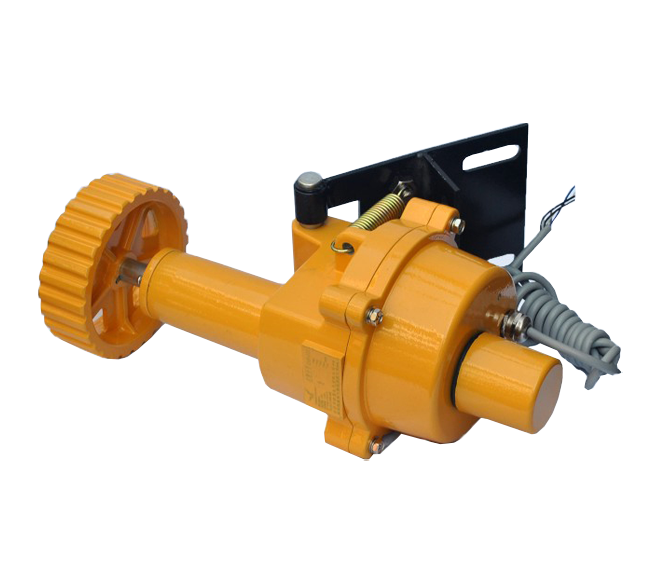

• 本機由繼電器、連接軸、觸輪、支臂等結構。

• 安裝方便、使用安全。由于安裝在固定膠帶的上面，整機運行平穩，且避免了老式產品出故障時對膠帶的損傷。

• 殼體采用鋁合金鍛造，表面采用靜電噴塑涂覆工藝、涂膜均勻，附著力強。

• 整機防護等級較高、可達IP66、適宜惡劣條件下工作。

主要技術參數

• 觸點數量：常開：1

• 使用帶速：1.0-5.0m/s

• 輸輸出方式：220V5A

• 防護等級：Ip65

• 重量：4.5Kg

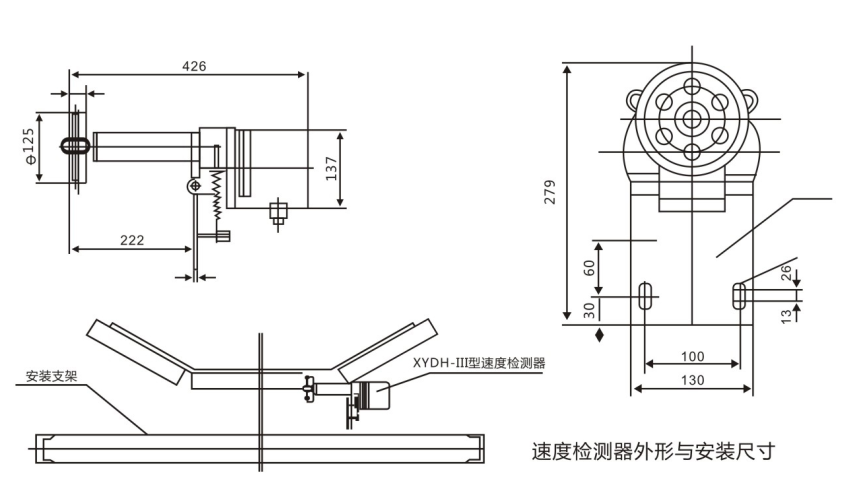

使用與安裝

　　先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。

　　安裝后應滿足下述要求；

　　打滑檢測裝置膠帶運行方向順向放置，觸輪距膠帶邊緣200-300mm

打滑開關與地址碼鏈接圖

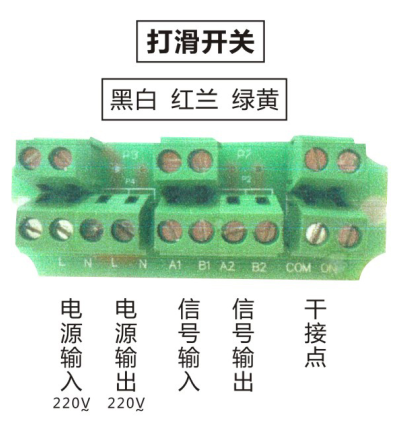

接線方式

　　本機出廠時已配長度為2.0米電纜線，接線方式參照標牌所示線色。
